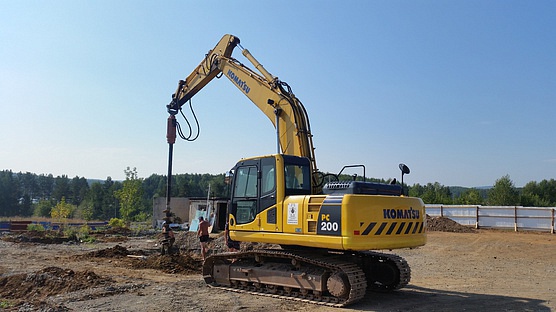

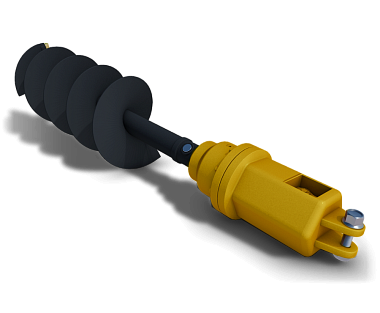

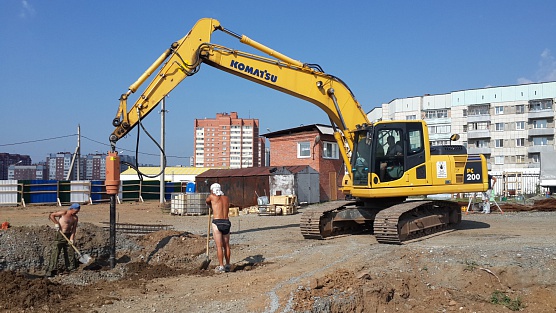

Гидробур «Pilemaster» — применяется как навесное оборудование на экскаватор или ямобур для бурения скважин различного назначения, диаметром от Ø100 до Ø1200мм, глубиной до 15 метров, а также монтажа винтовых свай.
Гидробуры «Pilemaster» способны производить бурение в различных грунтовых условиях (I-VII категорию буримости по СНиП IV-2-82) начиная от мягких пород и заканчивая породами с каменистыми включениями фракцией до 200 мм. Небольшие габаритные размеры гидробура позволяют производить бурение скважин в непосредственной близости к существующим зданиям и сооружениям. Низкий уровень шума, при производстве буровых работ, позволяет вести буровые работы в черте города круглосуточно.
Широкое применение гидробуры получили при строительстве линий электропередач (ЛЭП), устройстве буронабивных свай, установке столбов и ограждений, завинчивании винтовых свай, извлечения грунта для инженерно-геологических изысканий, бурении водопонижающих скважин, колодцев, ландшафтном дизайне, прокладке нефте и газовых путепроводов, водопроводов, бурение геотермальных скважин, установка дорожных знаков и звуковых барьеров и других буровых работ.
виды оборудования
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
2-4,5т. мини экскаваторы и мини погрузчики
|
|
Крутящий момент, (Нм)
|
2900
|
Давление, (бар)
|
240
|
|
Поток масла, (л/мин)
|
27-75
|
Длина стандартных шнеков, (мм)
|
1200
|
Диаметр стандартных шнеков, (мм)
|
100-600
|
|
Масса гидровращателя, (кг)
|
70
|
|
Высота гидровращателя, (мм)
|
700
|
|
Диаметр гидровращателя, (мм)
|
238
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
3-5т. мини экскаваторы и мини погрузчики
|
|
Крутящий момент, (Нм)
|
4535
|
Давление, (бар)
|
240
|
|
Поток масла, (л/мин)
|
50-95
|
Длина стандартных шнеков, (мм)
|
1200
|
Диаметр стандартных шнеков, (мм)
|
100-900
|
|
Масса гидровращателя, (кг)
|
71
|
|
Высота гидровращателя, (мм)
|
700
|
|
Диаметр гидровращателя, (мм)
|
238
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
4,5-7т. мини экскаваторы и экскаваторы-погрузчики
|
|
Крутящий момент, (Нм)
|
5525
|
Давление, (бар)
|
240
|
|
Поток масла, (л/мин)
|
50–115
|
Длина стандартных шнеков, (мм)
|
1600
|
Диаметр стандартных шнеков, (мм)
|
150-750
|
|
Масса гидровращателя, (кг)
|
110
|
|
Высота гидровращателя, (мм)
|
700
|
|
Диаметр гидровращателя, (мм)
|
245
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
экскаваторы-погрузчики 5 - 7т.
|
|
Крутящий момент, (Нм)
|
6991
|
Давление, (бар)
|
240
|
|
Поток масла, (л/мин)
|
40-90
|
Длина стандартных шнеков, (мм)
|
1600
|
Диаметр стандартных шнеков, (мм)
|
150-800
|
|
Масса гидровращателя, (кг)
|
105
|
|
Высота гидровращателя, (мм)
|
830
|
|
Диаметр гидровращателя, (мм)
|
268
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
экскаваторы-погрузчики 6 - 10т.
|
|
Крутящий момент, (Нм)
|
8786
|
Давление, (бар)
|
240
|
|
Поток масла, (л/мин)
|
50-100
|
Длина стандартных шнеков, (мм)
|
1600
|
Диаметр стандартных шнеков, (мм)
|
150-800
|
|
Масса гидровращателя, (кг)
|
106
|
|
Высота гидровращателя, (мм)
|
830
|
|
Диаметр гидровращателя, (мм)
|
268
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
экскаваторы-погрузчики 6 - 10т.
|
|
Крутящий момент, (Нм)
|
9961
|
Давление, (бар)
|
240
|
|
Поток масла, (л/мин)
|
70-100
|
Длина стандартных шнеков, (мм)
|
1600
|
Диаметр стандартных шнеков, (мм)
|
150-1000
|
|
Масса гидровращателя, (кг)
|
107
|
|
Высота гидровращателя, (мм)
|
830
|
|
Диаметр гидровращателя, (мм)
|
268
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
экскаваторы 10 - 15т.
|
|
Крутящий момент, (Нм)
|
15967
|
Давление, (бар)
|
260
|
|
Поток масла, (л/мин)
|
80-170
|
Длина стандартных шнеков, (мм)
|
1600
|
Диаметр стандартных шнеков, (мм)
|
150-1200
|
|
Масса гидровращателя, (кг)
|
192
|
|
Высота гидровращателя, (мм)
|
1010
|
|
Диаметр гидровращателя, (мм)
|
320
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
экскаваторы 13 - 20т.
|
|
Крутящий момент, (Нм)
|
20998
|
Давление, (бар)
|
260
|
|
Поток масла, (л/мин)
|
80-170
|
Длина стандартных шнеков, (мм)
|
1800
|
Диаметр стандартных шнеков, (мм)
|
150-1200
|
|
Масса гидровращателя, (кг)
|
200
|
|
Высота гидровращателя, (мм)
|
1010
|
|
Диаметр гидровращателя, (мм)
|
320
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
экскаваторы 15 - 23т.
|
|
Крутящий момент, (Нм)
|
24775
|
Давление, (бар)
|
260
|
|
Поток масла, (л/мин)
|
80-170
|
Длина стандартных шнеков, (мм)
|
1600
|
Диаметр стандартных шнеков, (мм)
|
150-1200
|
|
Масса гидровращателя, (кг)
|
269
|
|
Высота гидровращателя, (мм)
|
930
|
|
Диаметр гидровращателя, (мм)
|
370
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
экскаваторы 20 - 45т.
|
|
Крутящий момент, (Нм)
|
36000
|
Давление, (бар)
|
310
|
|
Поток масла, (л/мин)
|
80-225
|
Длина стандартных шнеков, (мм)
|
2000
|
Диаметр стандартных шнеков, (мм)
|
300-1500
|
|
Масса гидровращателя, (кг)
|
442
|
|
Высота гидровращателя, (мм)
|
1411
|
|
Диаметр гидровращателя, (мм)
|
406
|
Технические характеристики:
|
Наименование
|
Значение
|
|
Тип и масса базовой машины
|
экскаваторы 20 - 45т.
|
|
Крутящий момент, (Нм)
|
59403
|
Давление, (бар)
|
250
|
|
Поток масла, (л/мин)
|
100-250
|
Длина стандартных шнеков, (мм)
|
2000
|
Диаметр стандартных шнеков, (мм)
|
300-1500
|
|
Масса гидровращателя, (кг)
|
721
|
|
Высота гидровращателя, (мм)
|
1630
|
|
Диаметр гидровращателя, (мм)
|
560
|
Адаптеры
|
Однопальцевый адаптер (SM3000-SM5000)
|
|
Однопальцевый адаптер (SM6000-SM10000)
|
|
Однопальцевый адаптер (SM15000-SM60000)
|
|
Двухпальцевый адаптер без упора (SM3000-SM5000)
|
|
Двухпальцевый адаптер без упора (SM6000-SM10000)
|
|
Двухпальцевый адаптер без упора (SM15000-SM60000)
|
|
Двухпальцевый адаптер с упором (SM3000-SM5000)
|
|
Двухпальцевый адаптер с упором (SM6000-SM10000)
|
|
Двухпальцевый адаптер с упором (SM15000-SM60000)
|
|
Монтажная рама для МТЗ
|

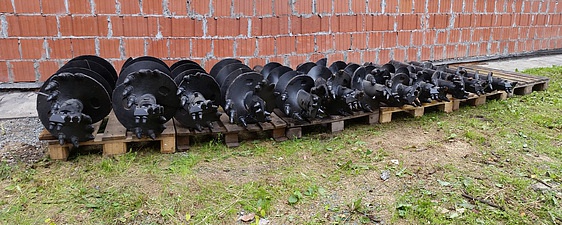

Шнеки, удлинители, зубья, забурники серии S5 (SM6000-SM10000)
|
Удлинитель L-1000мм
|
|
Удлинитель L-1500мм
|
|
Удлинитель L-2000мм
|

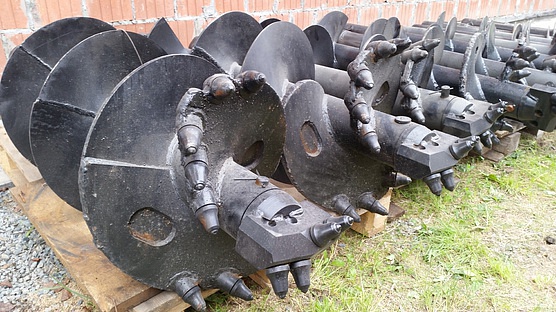

Шнек усиленный D150мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D200мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D250мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D300мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D350мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D400мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D450мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D500мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D550мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D600мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D650мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D700мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D750мм L-1600мм. Скальный грунт
|
|
Шнек усиленный D800мм L-1600мм. Скальный грунт
|
комплектация оборудования

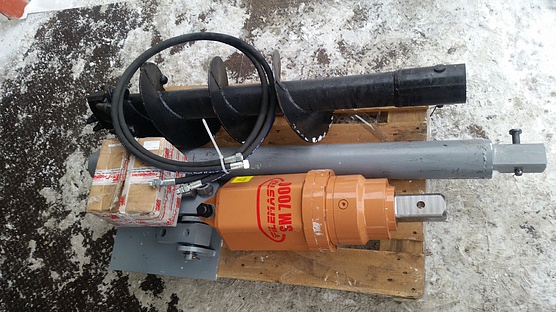

- Гидробур;
- Адаптер на рукоять стрелы экскаватора (опция);
- Палец присоединения к адаптеру;
- Стопорный палец присоединения шнека или удлинителя;
- Комплект РВД;
- Инструкция по эксплуатации;
- Гарантийный талон;
- Реверсивный клапан для изменения направления вращения (опция);
- Индикатор вертикальности бурения (опция);
- Комплект БРС (опция);
Совместимость
HITACHI, DAEWOO, JCB, KOMATSU, DOOSAN, HYUNDAI, KATO, CATERPILLAR, LIEBHERR, MITSUBER, TEREX, VOLVO, NEW HOLLAND, SANY, SUNWARD, JOHN DEER, УВЗ, ТВЭКС.
Гарантии
Гидробур — 12 месяцев;
доставка
Доставка оборудования осуществляется в любой город России транспортной компанией — "ПЭК", "Деловые линии", "GTD", "Желдорэкспедиция", "Энергия".
В стоимость габаритного оборудования включена доставка до центральных городов РФ таких как: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Челябинск, Пермь, Тюмень, Уфа, Казань, Красноярск, Владивосток, Хабаровск.
